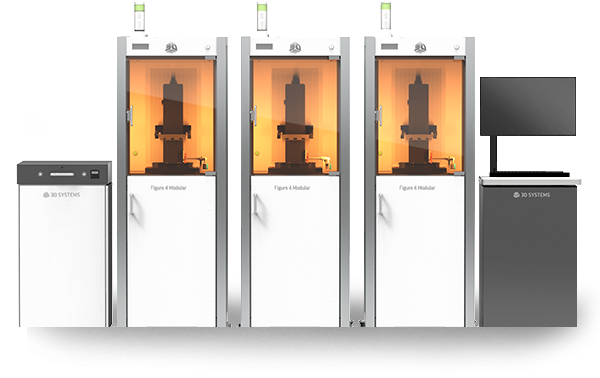

Figure 4 Modular

Rugalmasan bővíthető félig automatizált 3D gyártási rendszer, amely az elvárásoknak megfelelően együtt növekszik a vállalkozás igényeivel.

A Figure 4 Modular konfigurálható kialakítása lehetővé teszi a jelenlegi és jövőbeli igények maradéktalan teljesítését, akár havi 10 000 alkatrész előállításáig. A maximálisan 24 nyomtató modulig bővíthető rendszer, az automatizált feladatkezelés és nyomtatás indítás, az automatikus építőanyag feltöltés révén a Figure 4 Modular digitális gyártási folyamata ideális a kis és közepes méretű sorozatgyártáshoz, áthidaló, ideiglenes megoldás tömegtermeléshez vagy optimális választás gyors igények kielégítésére. A nyomtató modulok eltérő alapanyagokkal különféle nyomtatási feladatokat hajthatnak végre egy központi irányítóegység felügyelete alatt.

Moduláris kiépítés

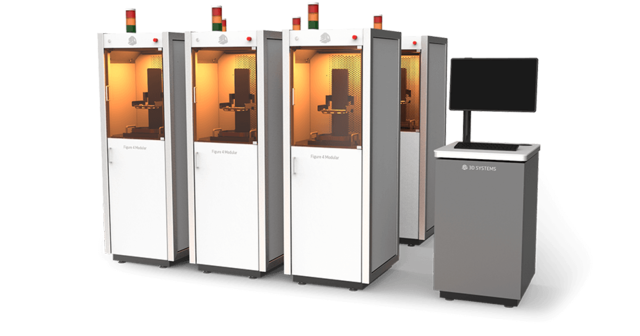

A Figure 4 Modular alapkonfigurációja egyetlen nyomtatóból és hozzá kapcsolódó központi vezérlő egységből áll, amely 24 további nyomtatómodullal bővíthető úgy, hogy az egyetlen vezérlő egység kezeli és felügyeli az összes modult. Ez a felfűzött kialakítás lehetővé teszi a gyártási kapacitás és termelékenység rugalmas bővítését.

A Figure 4 Modular egyes nyomtató moduljai képesek párhuzamos gyártásra, így különböző alapanyagokat felhasználva többféle különböző méretű, formájú és anyagú alkatrész gyártható párhuzamosan, legyen szó akár prototípus készítésről, akár gyártásról.

Alacsony üzemeltetési költségek (TCO)

A Figure 4 Modular lehetővé teszi felhasználóinak, hogy a digitális CAD fájl elkészítése után egyből hozzákezdjenek a végtermék gyártáshoz, elkerülve a fröccsöntési eljárás során szükséges szerszámkészítés hetekig vagy hónapokig tartó előkészületeit és számottevő költségeit. Ez a félautomata megoldás az önálló nyomtatási feladat menedzsmenttel és anyagkezelésével jelentősen kevesebb emberi beavatkozást igényel.

Felhasználási területek

Korábban fröccsöntött és/vagy vákuumöntéssel előállított alkatrészek kiváltása
Gyors funkcionális prototípus gyártás és koncepció modell gyártás
Ellenálló műanyagból készült, piaci forgalomba hozható végtermékek
Kis- és közepes szériás gyártás
Befogók és rögzítők
Gyors szerszámkészítés, öntőforma- és mesterminta gyártás
Nagy hőállósággal bíró, átlátszó prototípusok vagy végtermék alkatrészek gyártása
Elasztomer alkatrészek prototípusai (pl.: tömszelencék, tömítések, tömlők, időjárásálló csövek, folyadékelveztő csövek, tömítések, távtartók és egyéb rezgéscsillapító alkatrészek)
Gyógyászati alkalmazások (prototípusok, autokláv kezelést tűrő használati alkatrészek)

Széles alapanyag választék

A 3D nyomtatás ipari felhasználása a gyors prototípus készítés mellett egyre inkább a direkt gyártás irányába tolódik, ezért a 3D Systems is különösen nagy figyelmet fordít olyan alapanyagok fejlesztésére, amelyek alkalmasak tartós, beépíthető alkatrészek előállítására. Az új alapanyagokat átfogó, alapos tesztelésének vetik alá, amelybe külsős partner cégeket és tesztlaborokat is bevonnak. A fejlesztők folyamatos kapcsolatban állnak a tesztelő cégekkel, így elsőkézből értesülnek, hogy mennyire működőképesek az általuk kínált megoldások. A partnerek eddigi visszajelzései messze felülmúlták az elvárásokat, mind az anyagok használhatóságával, mind a hozzájuk tartozó dokumentáció részletességével nagyon meg voltak elégedve.

TOUGH-GRY 10: sötétszürke alapanyag nagysebességű gyártásra alkalmas, akár 100 mm/óra sebesség érhető el miközben egy szilárd ugyanakkor rugalmas tárgyat kapunk.
TOUGH-GRY 15: gazdaságosan használható szürke alapanyag, amely nagy szilárdságú tárgyakat biztosít a hagyományos eljárások költségeinek töredékéért. A 35% -os szakadási nyúlás révén ez a tartós anyag rendkívül pontos alkatrészeket eredményez.
TOUGH-BLK 20: erős, fekete színű fröccsöntött ABS-szerű építőanyag, amely hosszú távú környezeti stabilitással rendelkezik, így jó használható beépítésre kerülő alkatrészek készítésére. Kiváló mechanikai tulajdonságaiból adódóan alkalmas prototípuskészítésre vagy sürgős pótlást igénylő alkatrész rövid idejű legyártására.
FLEX-BLK 10: tartós és rugalmas építőanyag, amely nagyszerű törés- és ütési szilárdságával kiemelkedő rugalmasságot és pontosságot kínál a prototípusok széles skálájához.
HI TEMP 300-AMB: nagy hőállóságot igénylő alkalmazásokhoz ideális választás. Hődeformációs hőmérséklete mind alacsony, mind nagy nyomás esetében meghaladja a 300 ° C-ot mindamellett, hogy nem igényel másodlagos hőkezelést.
MED-AMB 10: merev, áttetsző anyag, amely kiválóan alkalmas olyan orvosi és ipari alkalmazásokhoz, amelyek biokompatibilitást, sterilizálhatóságot illetve hőállóságot igényelnek.
Figure 4 High Temp 150C FR Black: halogénmentes alapanyag, magas HDT értékkel, amely alkalmas égésállóságot (UL 94-es teszten V0 értéket) megkövetelő alkalmazásokhoz.
Figure 4 Rigid Gray: jó választás merev, statikus műanyagot igénylő alkalmazásokhoz, beleértve a burkolatokat, paneleket, házakat.
Figure 4 Tough 65C Black: ideális magas hőmérsékleten, nagy mechanikai terheléseknek kitett alkatrészek gyártásához, például bepattanó kötésekhez, konzolokhoz, érzékelőkhöz, fogantyúkhoz, tartókhoz.
Figure 4 Tough 60C White: ideális bőrrel érintkező tárgyak és orvosi alkatrészekhez gyártásához, amelyek megkövetelik az ISO- 10993-5 és 10993-10-es biokompatibilitást, illetve nagy mechanikai terheléseknek kitett alkatrészekhez.
PRO-BLK 10: sokoldalú merev, hőálló alapanyag, ami a környezeti hatásoknak (akár mechanikai, akár UV sugárzás) hosszú távon ellenáll.
Figure 4 Rigid White: olyan kiváló mechanikai tulajdonságokkal rendelkező biokompatibilis fehér műgyanta, amely jól ellenáll a különböző környezeti hatásoknak és ennek köszönhetően hosszútávon megőrzi fehér színét.
RUBBER-BLK 10: nagy szakítószilárdságú alapanyag, kemény gumiszerű alkatrészek gyártásához, jól alkalmazható markolatok, kilincsek, lökhárítók és tehermentesítő alkalmazások, tengelykapcsolók vagy öntőformák anyagaként.
RUBBER-65A BLK: közepes szakítószilárdságú, gumiszerű alapanyag 65 ShoreA keménységgel, kiválóan alkalmas fogantyúk, markolatok, tömítések, lökhárítók, rezgéscsillapítók és távtartók gyártására.
FLEX-BLK 20: fekete színű rugalmas és nagy ütésállóságú anyag tartós polipropilén jellegű alkatrészek készítéséhez. Kiválóan alkalmas funkcionális prototípusok készítésére, burkolatokra és szerelvényekre, valamint rövid időtartamban használt gyártáshoz szükséges illesztékek, támasztékok gyors előállítására.
EGGSHELL-AMB 10: ezt a borostyánsárga anyagot úgy tervezték, hogy ellenálljon a folyékony szilikon befecskendezésének magas hőmérsékleten és nyomáson, majd könnyen széttörjön mint a tojáshéj miután a formát megtöltik és lehűtik.

Izotróp tulajdonság

A Figure 4 technológiával készült alkatrészek izotróp tulajdonságúak, azaz homogén felépítésűek és mechanikai tulajdonságaik irányfüggetlenek. Ez azért nagyon előnyös, mert a kinyomtatott tárgy nem csak meghatározott irányokban lesz terhelhető felhasználás során, így a gyártás során nincs szükség az alkatrész későbbi terhelését figyelembe vevő orientálásra.

Előnyök és tulajdonságok

A félautomata kialakítás kevesebb emberi beavatkozást igényel;
Moduláris felépítése és az elkülönült nyomtatási terei révén képes egy nyomtatási program során különféle anyagokból teljesen eltérő alkatrészeket is kinyomtatni;
Alap konfigurációval, kevesebb modullal is beszerezhető, amely kisebb kezdeti beruházást igényel;
A gyártási kapacitás könnyen és gyorsan növelhető;
A rendszer térbeli elrendezése rendkívül rugalmas;
Six Sigma szabványnak megfelelő, nagy ismételhető pontosságú végtermékek;
Magas szintű termelékenység: akár 10.000 alkatrész egy hónap alatt;
Akár 8 órán belüli alkatrészgyártás;
Alacsony üzemeltetési költségek;
Megspórolja a fröccsöntésnél elkerülhetetlen szerszámkészítési szakasz jelentős költségeit és több hetes vagy hónapos időtartamát;
A hagyományos gyártási módszerekhez képest hetekkel vagy hónapokkal gyorsabb piacra kerülés;
A formatervezési fázis hatékonyabbá tétele az egyes iterációk gyors legyártásával, tesztelhetőségével;
